CNC Makinesinde Lineer Hareket ve Mil Seçimi
CNC makinelerinde lineer hareket sistemi ve mil seçimi, makinenin hassasiyeti, hızı ve uzun ömürlülüğü açısından kritik öneme sahiptir. Bu yazıda, ball screw, trapez mil, lineer rulmanlar ve kaymalı yatakları detaylı olarak inceleyeceğiz.
Lineer Hareket Sistemlerinin Önemi
Lineer hareket sistemleri, CNC makinesinin kesici başlığının ve iş tablasının hassas ve stabil bir şekilde hareket etmesini sağlar. Sistem seçimi, tork, hız ve yük kapasitesini doğrudan etkiler.
Ball Screw (Vidalı Mil)
Vidalı Miller, yüksek verimlilik ve düşük sürtünme sağlayan lineer hareket elemanlarıdır. Genellikle yüksek hassasiyet ve uzun ömür gerektiren CNC makinelerinde kullanılır.
| Özellik | Detay |
|---|---|
| Verimlilik | %90 – %95 |
| Hassasiyet | ±0.01 mm / 300 mm |
| Bakım | Düzenli yağlama |
| Maksimum Hız | 3000 – 5000 mm/dak |
| Maksimum Yük | Orta – Yüksek |
Trapez Mil (Acme Thread)
Trapez Miller daha ekonomik, düşük hız ve düşük hassasiyetli uygulamalarda kullanılır. Sürtünme daha fazla olduğu için verimlilik ve uzun ömür toplu vidalara göre düşüktür.
| Özellik | Detay |
|---|---|
| Verimlilik | %40 – %60 |
| Hassasiyet | ±0.05 mm / 300 mm |
| Bakım | Daha sık yağlama |
| Maksimum Hız | 500 – 1500 mm/dak |
| Maksimum Yük | Düşük – Orta |

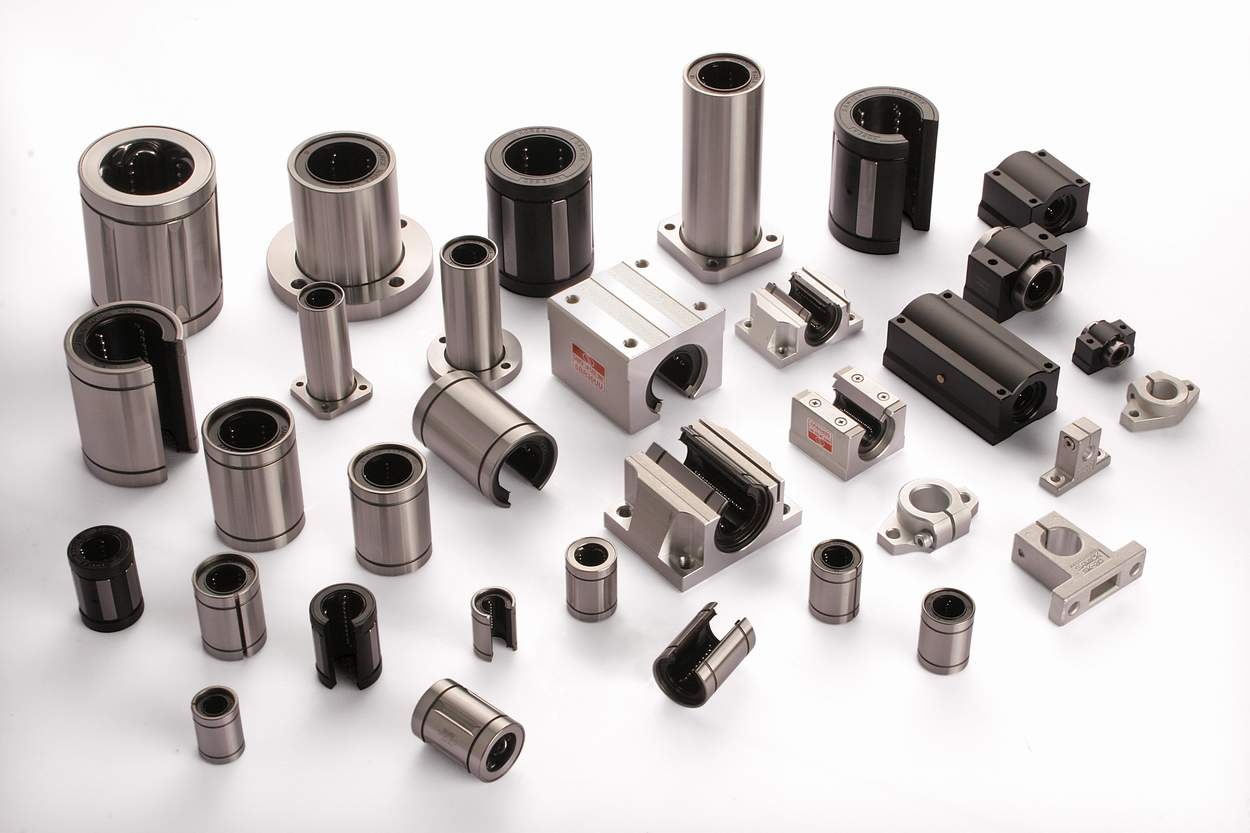

Lineer Rulmanlar
Lineer rulmanlar, düşük sürtünme ile hareket sağlar ve genellikle ball screw ile birlikte kullanılır. Yüksek hız ve hassasiyet isteyen CNC makinelerinde tercih edilir.
- Avantaj: Yüksek doğruluk, düşük sürtünme
- Dezavantaj: Toza karşı hassas, düzenli bakım gerektirir

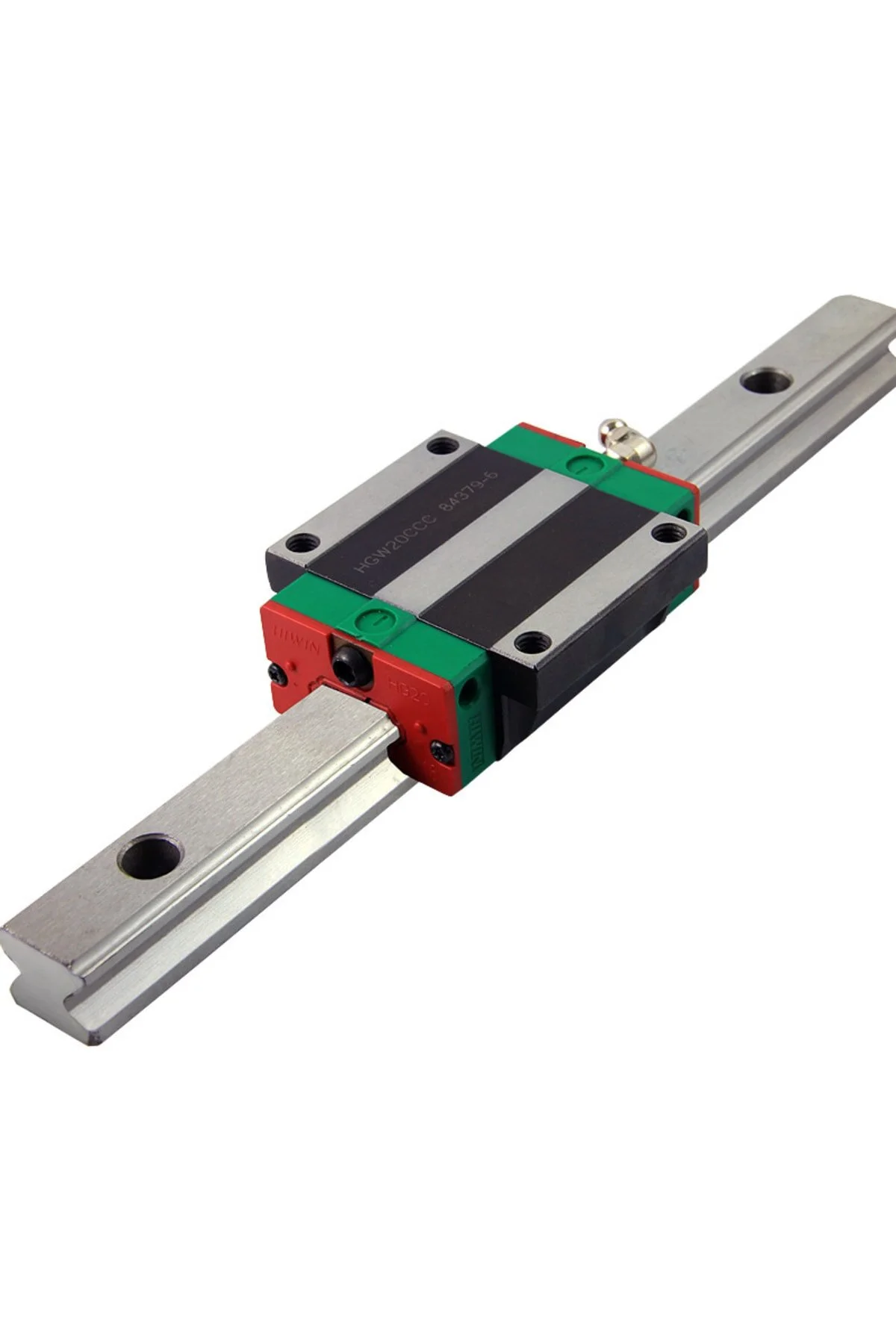

Lineer Arabalı Rulmanlar
Lineer arabalı rulman (linear guide + carriage), bir ray ve ray üzerinde hareket eden rulmanlı arabadan oluşur. Arabanın içinde: Sertleştirilmiş çelik bilyalar, Kapalı bir sirkülasyon yolu (recirculating balls), Hassas taşlanmış yuvarlanma kanalları bulunur.Bu bilyeler ray üzerinde döner.
- Avantaj:Sürtünme çok düşük, hassasiyet çok yüksektir..
- Dezavantaj: Toza karşı hassas, düzenli bakım gerektirir
Mil ve Rulman Seçiminde Dikkat Edilecek Faktörler
- Makinenin boyutu ve yük kapasitesi
- İstenen kesim hassasiyeti
- Hareket hızı ve tork gereksinimi
- Bakım kolaylığı ve maliyet
- Malzeme sertliği ve vibrasyon kontrolü
Sonuç
Lineer hareket sistemi ve mil seçimi, CNC makinesinin performansı ve ömrü için kritik öneme sahiptir. Yüksek hassasiyet ve uzun ömür için ball screw + lineer rulman tercih edilirken, ekonomik ve düşük hassasiyetli makinelerde trapez vida + kaymalı yatak kullanılabilir.Biz makinelerimizde vidalı mil ve lineer arabarı tercih etmekteyiz.
